Точний прийом

В Україні фермерів сьогодні хвилює не стільки точність RTK-GPS-сигналу, скільки те, чи зможуть вони отримати його під час польових робіт. Докладно розбираємо суть технології, типи RTK-корекції, платні й безплатні сервіси та використання Starlink.

Для чого потрібен RTK

RTK (Real Time Kinematic — кінематика в реальному часі) — це технологія високоточного супутникового позиціонування, яка дає змогу визначати місцерозташування техніки в полі з точністю до кількох сантиметрів, а не метрів, як у звичайній GPS-навігації. Саме завдяки RTK сучасні трактори, сівалки та обприскувачі можуть рухатися полем практично без перекриттів і пропусків, працювати вночі або за поганої видимості та повторювати ті самі траєкторії з сезону в сезон.

Технологію часто називають RTK-GPS або RTK-GNSS, оскільки вона працює на основі глобальних навігаційних супутникових систем. Сьогодні для аграрної навігації зазвичай використовують одразу кілька супутникових систем: американську GPS, європейську Galileo, китайську BeiDou та GLONASS. Разом вони формують систему GNSS.

Без додаткових коригувальних сигналів точність супутникового позиціонування зазвичай становить до 1 м. За використання сигналів типу EGNOS або DGPS похибка може зменшуватися до 15–20 см.

Принцип роботи RTK базується на використанні каліброваних базових станцій із точно відомими координатами. Такі станції приймають сигнали від супутників, порівнюють фактичні дані з еталонними та формують поправки для мобільних приймачів у полі. Саме ці RTK-корекції передаються на трактори, обприскувачі чи сівалки та дають змогу отримати точність до 2–2,5 см. Можна сказати, що техніка отримує точність базової станції.

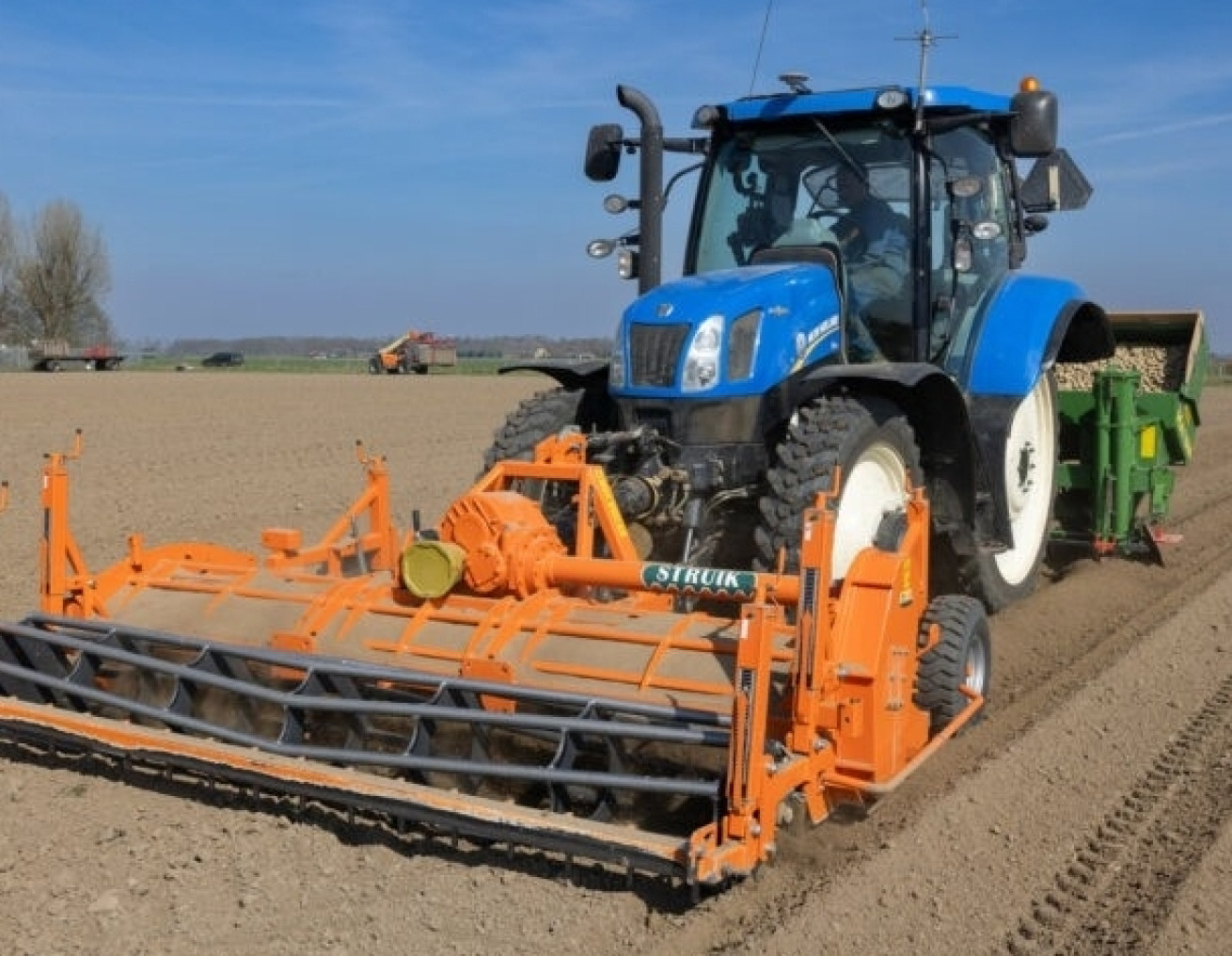

Для аграрія критично важливо не лише отримати сантиметрову точність тут і зараз, а й забезпечити повторюваність позиціонування. Іншими словами, щоб лінія проходу, створена сьогодні, залишалася такою самою через місяць або навіть наступного сезону. Це критично під час формування гряд, висаджування картоплі, для роботи за системою strip-till, міжрядного обробітку, контрольованого руху техніки (CTF) або повторного використання AB-ліній.

Від радіомодемів до мобільного інтернету

Спочатку RTK-корекції передавали переважно через радіоканал за допомогою радіомодемів та окремих частот. Схожі системи досі використовують у деяких господарствах, особливо там, де є власні базові станції та нестабільне покриття мобільного зв’язку. Однак сьогодні основним способом передавання RTK-сигналу став мобільний інтернет через мережі 3G, 4G та 5G. Для цього навігаційний термінал використовує SIM-картку й підключення до RTK-сервісу. Такий формат значно спростив масштабування технології та зробив RTK доступнішим для більшості господарств.

Водночас для багатьох українських аграріїв питання стабільності мобільного зв’язку залишається актуальним, особливо у віддалених регіонах або поблизу зон бойових дій. Через це частина господарств комбінує мобільний RTK із власними базовими станціями або резервними каналами передавання даних, а хтось взагалі відмовляється від точного землеробства.

У Європі мережеві RTK-сервіси почали активно розвиватися близько 20 років тому, поступово замінюючи локальні базові станції. Схожий шлях зараз проходить і український ринок: поряд із міжнародними сервісами активно працюють локальні оператори RTK-мереж, а дилери техніки та постачальники систем точного землеробства пропонують власні RTK-рішення й мережі базових станцій. Серед найвідоміших операторів: System.NET від компанії System Solutions, mAgri.RTK від «Київстару», а також RTKHUB і CORS GNSS RTK.

Безплатний RTK: чи реально це

Окрім комерційних RTK-сервісів, у світі поступово розвиваються й відкриті мережі RTK-корекцій. Найчастіше ними користуються фермери та ентузіасти, які самостійно збирають системи автопілотування на базі open-source рішень, наприклад AgOpenGPS. Такі системи дають змогу суттєво здешевити автоматичне водіння техніки, однак потребують значно більше технічних знань і самостійного налаштування.

Принцип роботи відкритих RTK-мереж загалом такий самий, як і в комерційних операторів: базові станції передають поправки для точного позиціонування техніки. Різниця в тому, що такі станції встановлюють самі користувачі — фермери, компанії, університети або ентузіасти.

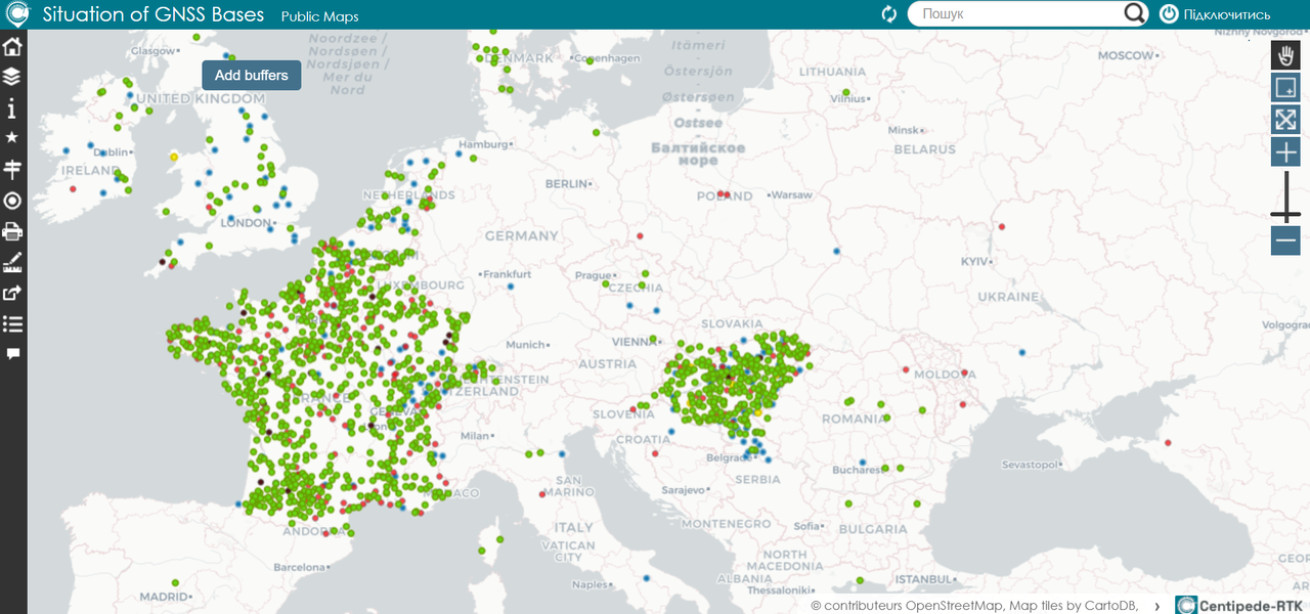

Одним із найвідоміших прикладів є французький проєкт Centipede-RTK — некомерційна мережа відкритих RTK-станцій. Судячи з карти покриття на сайті проєкту, сьогодні мережа вже щільно охоплює Францію та частину Центральної Європи, зокрема Угорщину. Водночас в Україні поки що розміщені лише дві такі станції.

За схожим принципом працюють і міжнародні спільноти RTK2Go або GEODNET, які також розвивають децентралізовані мережі базових станцій. GEODNET заявляє, що має 20 тисяч базових станцій у понад 150 країнах і претендує на звання найбільшої мережі RTK у світі, а власники базових станцій отримують щоденну компенсацію за внесок у мережу. Однак, якщо фермер хоче самостійно використовувати власну базову станцію, йому все одно потрібно купувати підписку. Тож для більшості українських господарств такі рішення поки що залишаються радше експериментом або інструментом для технічно підготовлених користувачів. У практичному землеробстві аграрії переважно обирають комерційні RTK-сервіси зі стабільним покриттям і технічною підтримкою.

Коментар

Анатолій Безолюк, керівник аграрного напряму DroneUA:

— Сьогодні в DroneUA ми будуємо повноцінну агротехнологічну екосистему: від безпілотників та роботизованих платформ до автопілотів для тракторів та систем автоматизації крапельного зрошення. Уся наша техніка — дрони, автопілоти й системи розумного поливу — працює із супутниковими сигналами GPS і точним позиціонуванням RTK. Для цього ми пропонуємо мобільні або встановлюємо стаціонарні RTK-станції з радіусом покриття до 20 км. І вся ця високоточна навігація працює ідеально — рівно до моменту оголошення повітряної тривоги.

Під час повітряних тривог навігація фактично повністю перестає працювати. Робота засобів радіоелектронної боротьби (РЕБ) глушить або підміняє супутникові сигнали, що фактично є головним гальмом для розвитку агротехнологій в Україні.

Чи можна підстрахуватися й використовувати як резервний канал передавання сигналу, наприклад, Starlink або інші девайси для утримання зв’язку? На жаль, ні. Starlink забезпечує високошвидкісний інтернет, передавання даних і телеметрії, але не може замінити супутникове позиціонування геоданих. Автопілоту трактора чи польотному контролеру дрона потрібні не просто байти інформації з мережі, а точні координати від супутників і коригувальний сигнал від RTK-станції, щоб утримувати курс із точністю до сантиметра. А РЕБ глушить або підміняє саме ці частотні діапазони.

Ми тестували різні рішення для утримання сигналу, але треба бути реалістами: війна не стоїть на місці. Технології РЕБ постійно вдосконалюються. Будь-яка цивільна агротехніка — і наші системи XAG тут не виняток — створена для мирного часу, науки та ефективного фермерства. Вона апріорі не має військового захисту від засобів радіоелектронної боротьби. Тому повноцінно розв’язати проблему зникнення сигналу під час тривог суто технічними методами на цивільному обладнанні сьогодні неможливо. Це реалії, з якими українському агробізнесу доводиться миритися та адаптувати під них свої робочі графіки.

Три основні типи RTK-корекції

Сьогодні в агросекторі найчастіше використовують три підходи до передавання RTK-корекцій: NRS, VRS і супутниковий RTK.

NRS (Nearest Reference Station) — найпростіший варіант RTK, коли техніка отримує поправки від найближчої базової станції мережі через мобільний інтернет. Принцип тут доволі простий: що ближче техніка до базової станції, то вищою буде точність позиціонування. Зі збільшенням відстані похибка поступово зростає через атмосферні впливи та особливості супутникового сигналу, тому RTK-мережі намагаються розміщувати базові станції на відносно невеликій відстані одна від одної. Для більшості польових робіт це не є критичною проблемою, однак у великих господарствах або регіонах із розрідженою RTK-мережею різниця може бути відчутною.

Технологія VRS (Virtual Reference Station) працює складніше, але дає змогу отримати стабільнішу точність на великих площах. У цьому разі система використовує дані одразу з кількох базових станцій і програмно створює для техніки так звану віртуальну базову станцію поблизу її поточного місцезнаходження. Фактично така віртуальна станція «рухається» разом із технікою, тому точність менше залежить від відстані до реальної базової станції, тож VRS часто називають мережевим RTK. Сьогодні такі технології використовують багато великих RTK-провайдерів та виробників навігаційного обладнання, зокрема Trimble і CNH Industrial. Мережевий RTK (VRS) є найпоширенішим форматом у точному землеробстві. Більшість сучасних RTK-сервісів в Україні та Європі працюють саме за таким принципом, оскільки він дає змогу отримувати стабільну сантиметрову точність на великих площах без прив’язки до однієї базової станції. Для аграрія це означає меншу залежність від відстані до RTK-вежі та стабільнішу роботу автопілота під час переміщення між полями.

Третій варіант — передавання RTK-корекцій через супутники. У такому разі техніка отримує поправки не через мобільний інтернет, а безпосередньо через супутниковий канал зв’язку. Головна перевага такого підходу — незалежність від покриття мобільної мережі. Це особливо актуально для віддалених регіонів або автономної техніки. Подібний принцип використовують, зокрема, сервіси John Deere SF-RTK, а також супутникові рішення Trimble CenterPoint RTX. Попри очевидну перевагу у вигляді незалежності від мобільного зв’язку, супутникові RTK- та RTX-сервіси поки що не стали домінантним рішенням у точному землеробстві. Основними обмеженнями залишаються вища вартість сервісів та обладнання, а також час повторної RTK-фіксації після втрати сигналу. У деяких випадках системі може знадобитися кілька хвилин, щоб повернутися до сантиметрової точності позиціонування.

Деякі виробники поєднують одразу кілька типів корекції. Наприклад, Trimble використовує класичний мережевий RTK для основної роботи, а супутникові сервіси CenterPoint RTX або xFill — як резервний канал у разі тимчасової втрати RTK-сигналу. Такий підхід дає змогу техніці певний час зберігати високу точність навіть у разі втрати основного RTK-сигналу.

Супутникові RTK- та RTX-рішення зазвичай використовують великі господарства або компанії, для яких критично важлива автономність роботи техніки та незалежність від мобільного покриття. Водночас саме мережевий RTK через мобільний інтернет наразі залишається наймасовішим і найекономічнішим варіантом для більшості агровиробників, оскільки це оптимальний баланс між точністю, вартістю й швидкістю роботи.

Коментар

Валерій Даценко, керівник відділу точного землеробства «Кернел»

— RTK сьогодні є критично важливим елементом агровиробництва в «Кернел». Практично вся наша самохідна техніка працює з використанням RTK-навігації або супутникових сигналів, а точне позиціонування стало основою більшості виробничих процесів.

Насамперед це стосується ключових польових операцій: висіву, внесення добрив і засобів захисту рослин, міжрядного обробітку та збирання врожаю. Крім того, RTK використовуємо під час обміру полів, скаутингу за допомогою дронів і мобільних застосунків агрономів, відбору ґрунтових зразків для агрохімічного аналізу, а також у логістичних процесах для контролю перевезень.

Якщо раніше головним питанням була точність сигналу, то сьогодні для більшості регіонів ця проблема вже вирішена сучасними технологіями. Адже будь-яка похибка на першій операції неминуче впливає на всі наступні. Натомість основним викликом стала саме доступність сигналу. Особливо це відчувається у прифронтових областях і під час повітряних тривог, коли робота засобів радіоелектронної боротьби призводить до перебоїв у супутниковій навігації.

До 2022 року ми робили ставку передусім на максимальну автоматизацію виробничих процесів. Після початку повномасштабної війни до цього додався ще один критично важливий пріоритет — забезпечення безперервності роботи навіть у разі втрати сигналу. Саме тому сьогодні ми активно розвиваємо резервні сценарії, які дають змогу оперативно переходити на альтернативні рішення та мінімізувати простої техніки.

У регіонах, де через роботу засобів РЕБ сигнал є нестабільним, ми змушені повертатися до резервних підходів: використовуємо альтернативні засоби GPS, візуалізацію, маркери та переводимо техніку в напівавтоматичний режим. Такі самі резервні рішення впроваджуємо і в логістиці, щоб забезпечувати безперервний контроль перевезень навіть за нестабільної роботи основних каналів зв’язку.

Одним з інструментів підтримки цифрових сервісів у полі для нас став Starlink. У деяких регіонах саме його наявність дає змогу швидше відновити RTK-зв’язок і скоротити час простоїв техніки, особливо на прифронтових територіях. Хоча масштаби використання цієї технології поки що залишаються обмеженими, її потенціал для аграрного сектору є надзвичайно великим.

Найбільшим ризиком для RTK-інфраструктури сьогодні залишається втрата або нестабільність навігаційного сигналу. Це безпосередньо впливає на роботу високоточної техніки й логістичних систем, може призводити до зниження продуктивності польових робіт, додаткових витрат ресурсів, простоїв техніки та ускладнення управління перевезеннями в найвідповідальніший період сезону. Саме тому резервування навігаційної інфраструктури стало одним із ключових завдань для забезпечення безперервності сучасного агровиробництва.

RTK під час війни

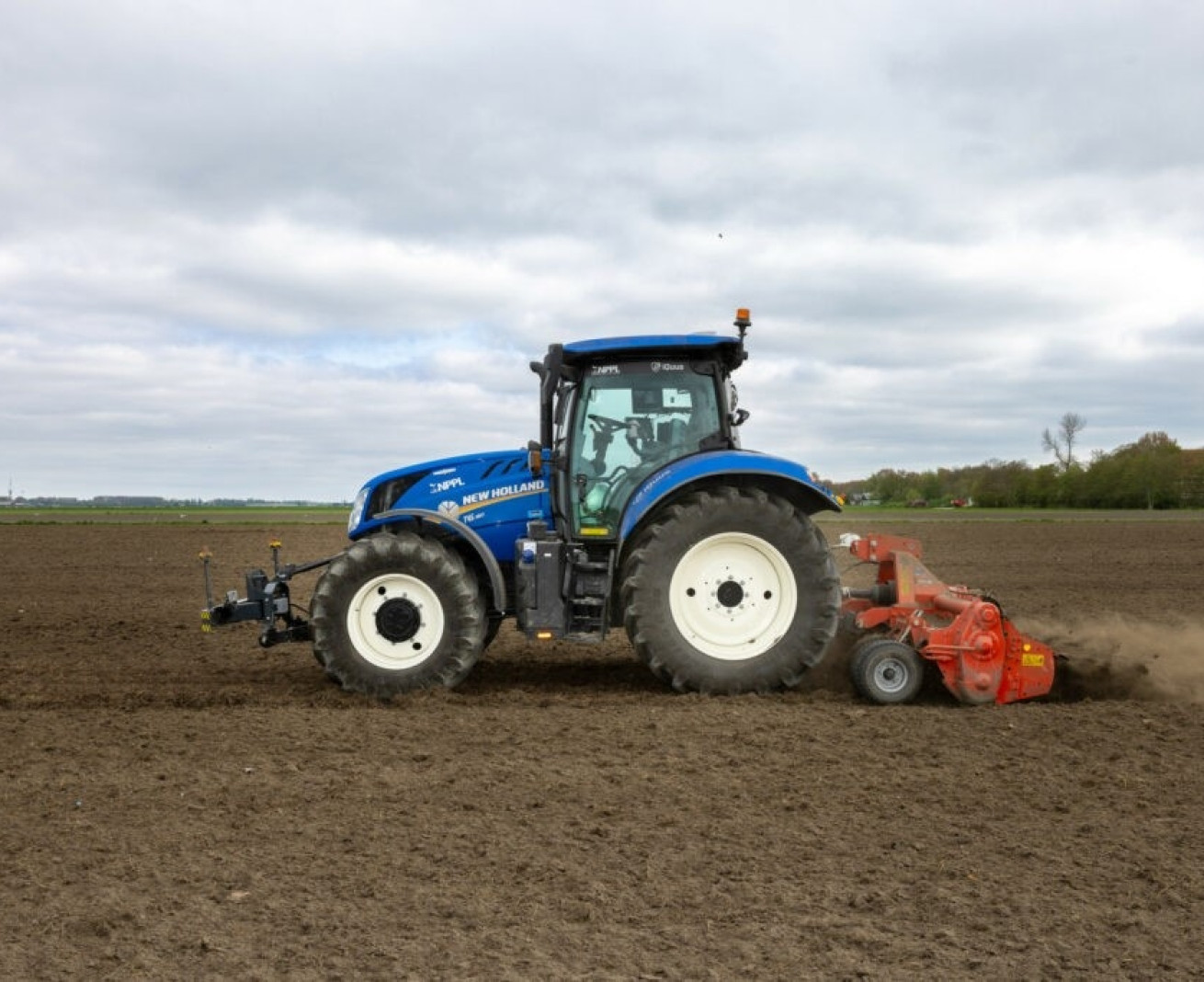

Для багатьох господарств від стабільності RTK-корекції напряму залежить робота автопілотів, систем автоматичного водіння й диференційного внесення. Повномасштабна війна показала вразливість такої цифрової залежності. Стабільна робота мережевого RTK потребує мобільного зв’язку, електроживлення й доступу до мережі базових станцій. Під час повітряних тривог, блекаутів, пошкодження телеком-інфраструктури або перебоїв із мобільним інтернетом господарства можуть тимчасово втрачати RTK-корекцію. У такому випадку автопілоти переходять у менш точний режим роботи або взагалі відключаються. Можливе рішення — резервування навігації та каналів передавання даних. Частина господарств використовує локальні базові станції, резервні SIM-картки різних операторів, радіоканали або супутниковий інтернет на базі Starlink для передавання RTK-корекцій у разі проблем із мобільним покриттям. Утім, такі проміжні рішення часто не дають бажаної ефективності.

Starlink у полі

На практиці Starlink не замінює сам RTK-сервіс, а забезпечує стабільний доступ до інтернету для отримання RTK-корекцій через мережу. У деяких випадках аграрії використовують мобільні комплекти Starlink безпосередньо в полі або навіть встановлюють термінали на сервісні машини для підтримки роботи техніки на великих масивах.

Втім, такий підхід має і свої обмеження. По-перше, це додаткові витрати на обладнання та абонплату. По-друге, Starlink не замінює сам RTK-сервіс, а лише забезпечує передавання даних. Крім того, встановлення окремого термінала на кожну одиницю техніки поки що залишається дорогим рішенням для більшості господарств.

Попри це, український агросектор фактично став одним із перших у світі, хто почав масово адаптувати системи точного землеробства до роботи в умовах воєнних ризиків та нестабільної інфраструктури.

Станом на зараз в Україні орієнтовні витрати на Starlink такі:

• стандартний комплект Starlink (антена + роутер) коштує приблизно 350–600 дол. залежно від покоління обладнання та постачальника;
• абонплата близько 50–100 дол. на місяць за один термінал;
• додатково можуть знадобитися інвертори живлення, кріплення на техніку, захищені корпуси, польові Wi-Fi-рішення.

У результаті повноцінне встановлення Starlink на одиницю техніки може коштувати від кількох сотень до понад тисячі доларів з урахуванням монтажу й супутнього обладнання. Більшість господарств не ставлять окремий Starlink на кожен трактор чи обприскувач. Частіше використовують один мобільний Starlink на сервісну машину, Starlink на польовий штаб або базу або як резервний інтернет для RTK-бази.

Економіка сильно залежить від масштабу господарства і вартості простою техніки. Для великого холдингу година простою високопродуктивної сівалки під час короткого вікна для висіву може коштувати дорожче, ніж місячна абонплата Starlink. А для невеликого господарства окремий супутниковий канал на кожну машину може бути економічно невиправданим.

Starlink зазвичай продовжує працювати під час повітряних тривог, оскільки це супутниковий інтернет і він не залежить від наземних мобільних веж так, як 3G/4G-мережі. Однак є кілька важливих нюансів:

• Starlink потребує електроживлення від генератора чи акумулятора;
• на якість роботи можуть впливати сильні погодні умови, перешкоди для антени або перевантаження мережі;
• Starlink зазвичай використовують саме як канал передавання даних для RTK, а не як заміну RTK-корекції;
• у прифронтових регіонах або під час активних бойових дій можливі додаткові обмеження чи проблеми зі зв’язком;
• технології ведення війни вдосконалюються, відповідно, методи блокування альтернативних каналів на кшталт Starlink — теж.

Коментар

Ярослав Горовий, директор ТОВ «Навіфарм Тех» — офіційний представник Topcon Agriculture в Україні:

— На сьогодні практично всі продажі навігаційних систем — це вже RTK-рівень точності. Технології з кожним роком дешевшають, а сам RTK-сигнал став значно доступнішим за ціною. Суттєвий внесок у популяризацію цієї технології зробили й китайські виробники: їхні перші навігаційні системи взагалі не передбачали роботи на безплатному автономному сигналі без корекції, тобто працювали виключно з RTK. Це значною мірою сформувало нові очікування користувачів щодо стандартного рівня точності. До того ж у нинішніх умовах RTK має ще одну важливу перевагу — він набагато швидше відновлює роботу після повітряних тривог.

Якщо говорити про запити аграріїв, то сьогодні їх турбує насамперед не точність, а саме доступність сигналу. Господарства готові інвестувати значні кошти в рішення, які дадуть змогу працювати під час тривоги або мінімізувати простої техніки. Особливо це критично для обприскувачів, де кожна година простою означає відчутні втрати.

Питання резервування RTK та альтернативних каналів зв’язку сьогодні, мабуть, звучить від клієнтів найчастіше. Але реальність така, що універсального рішення поки не існує. Якщо працюють засоби РЕБ і глушиться супутникова навігація, то будь-яка система втрачає працездатність. У таких випадках залишається чекати завершення обмежень і відновлення нормальної роботи сигналу.

Використання Starlink в агросекторі стає дедалі поширенішим. Передусім це надійне джерело інтернету там, де мобільний зв’язок нестабільний або взагалі відсутній, а отже — гарантія стабільної передачі RTK-корекцій. Крім того, через Starlink передають карти полів, виробничі завдання, лінії руху техніки та звіти про виконані роботи. У великих господарствах, особливо на самохідних обприскувачах, дедалі частіше встановлюють системи відеоспостереження з камерами 360°, які служби безпеки використовують для контролю застосування засобів захисту рослин. І, безумовно, Starlink сьогодні — це ще й питання безперебійного зв’язку. Саме тому всі автомобілі нашої компанії обладнані такими терміналами, щоб залишатися на зв’язку 24/7.

На що звернути увагу під час роботи з RTK

Український досвід останніх років показав: для стабільної роботи RTK важлива не лише точність сигналу, а й надійність усієї інфраструктури — від мобільного зв’язку до технічної підтримки. Фахівці радять звертати увагу на кілька практичних моментів:

• перед купівлею вживаної техніки перевіряти, чи підтримує навігаційна система RTK-корекцію та чи активована ця функція;
• заздалегідь оцінювати покриття RTK-мережі й стабільність мобільного зв’язку в регіоні роботи;
• використовувати резервні канали передавання даних — додаткові SIM-картки, локальні базові станції або супутниковий інтернет;
• для точних повторюваних операцій (наприклад strip-till чи міжрядного обробітку) бажано працювати в межах одного RTK-сервісу, оскільки різні системи корекції можуть давати невеликі зміщення ліній;
• під час інтеграції техніки різних брендів важливо перевіряти сумісність навігаційних систем і форматів RTK-корекції.
